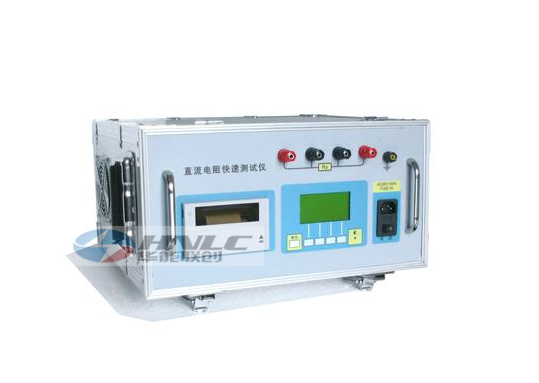

產品介紹

HNLC-10A直流電阻快速測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：

 　　1.檢查繞組內部導線和引線的焊接質量；

 　　2.檢查分接開關各個位置接觸是否良好；

 　　3.檢查繞組或引出線有無折斷處；

     4.檢查層、匝間有無短路的現象。

 　　5.檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；

直流電阻測試儀采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

產品特征

1、采用典型的四線制測量法，雙線程自動調零校準

2、大容量CPU可存儲255組測量結果

3、自動輸出打印測量數據，菜單操作，人機對話，操作讀數極其方便。

4、抗感能力穩定，抗干擾能力強，進而保證了測量準確度。

產品別稱

直流電阻快速測試儀、變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直阻儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀

技術參數



項目	技術指標及參數		備注
測試電流	1mA，10mA，1A，5A，10A		——
測量范圍	1mA：      10mA：      1A：      5A：      10A：	1μΩ～20kΩ 1μΩ～2kΩ 1μΩ～20Ω 1μΩ～4Ω 1μΩ～2Ω	——
測量準確度	±0.2%(滿量程)		——
顯示方式	128×64點陣顯示		電阻顯示為4 1/2位
最大分辨率	0.1μΩ		——
電源	AC220V±22V，50Hz±2Hz		保險管5A
最大功耗	220W		測試電流為10A時
工作環境	環境溫度：0℃～40℃；相對濕度：≤80%RH		——



相關產品

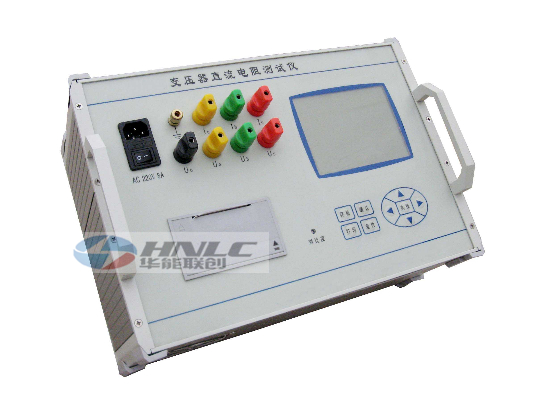

• HNLC-III三通道直流電阻測試儀

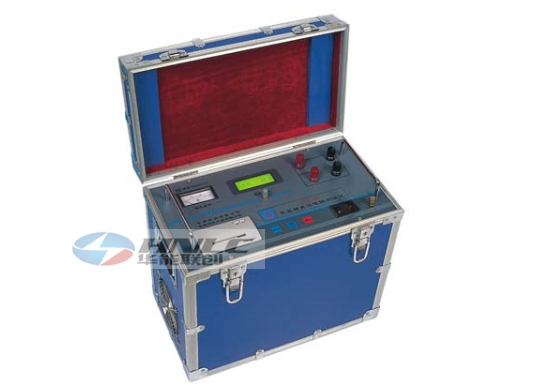

• HNLC-100A直流電阻快速測試儀

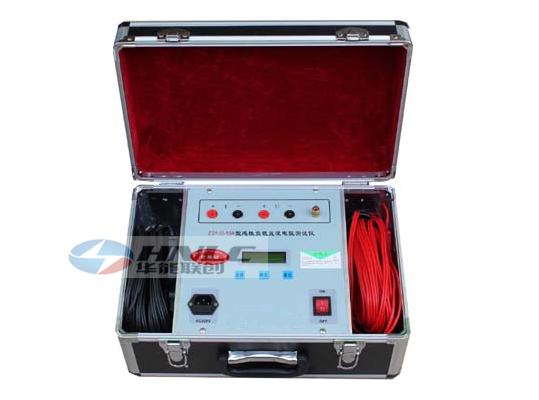

• HNLC-50A直流電阻測試儀
