產品介紹

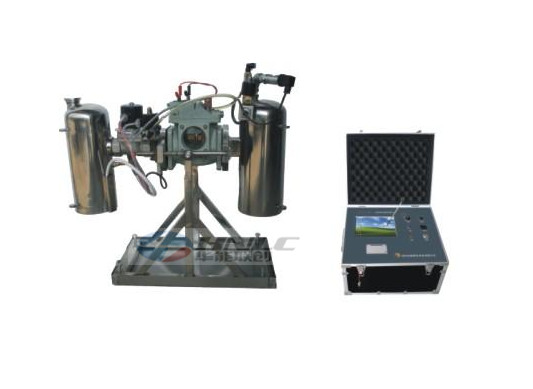

HNRLC-509 瓦斯（氣體）繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、密封壓力、容積值、壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測。

產品特征

1.使儀器在確保檢測精度前提下，采用了小型化的設計，控制部分外殼采用鋁合金箱，更適用于野外現場檢測。

2.本檢測系統使用先進的微控制技術，使氣體繼電器和壓力釋放閥檢測系統集成一體化。

3.HNRLC-509 瓦斯（氣體）繼電器校驗儀中加入了壓力釋放閥的密封性能檢測系統，使整機一體化程度更高。

4.本產品中增加了被試件的型號管理系統，使儀器在檢測過程中對應不同的被試件動作特性，有對應的檢測曲線，從而使精度符合國內外標準校驗臺檢驗的要求。

產品別稱

技術參數

使用環境：

1.工作環境：+10 — 40℃；相對濕度< 85%；

2.電氣采用：AC220V±5%，總功率170w；

3.控制系統：AC220V，功率50w；

4.執行系統：AC220V，功率120w。

1. 氣體繼電器檢測

1） 流速檢測：0.5~1.6m/s，最小顯示分辨率0.01m/s，精度0.5級；

2） 容積檢測：0~400ml，最小顯示分辨率0.1ml，最大誤差≤5%；

3） 密封檢測：0~150KPa；最小顯示分辨率0.1KPa,精度0.5級；

4） 試驗介質：#25變壓器油；

5） 執行標準：DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測。

2. 壓力釋放閥檢測

1） 開啟檢測：0~150KPa，最小顯示分辨率0.1KPa，精度0.5級；

2） 關閉檢測：0~120KPa，最小顯示分辨率0.1KPa，精度0.5級；

3） 密封檢測：0~150KPa，最小顯示分辨率0.1KPa，精度0.5級；

4） 試驗介質：空氣；

5） 執行標準：JB/T7060-2004【變壓器用壓力釋放閥試驗導則】壓力釋放閥開啟、關閉、密封檢測。

外形尺寸

1．控制系統55×25×30cm，重量15kg；

2．氣體繼電器70×40×65cm，重量55kg；

3．壓力釋放閥 50×40×40cm，重量25kg。

相關產品

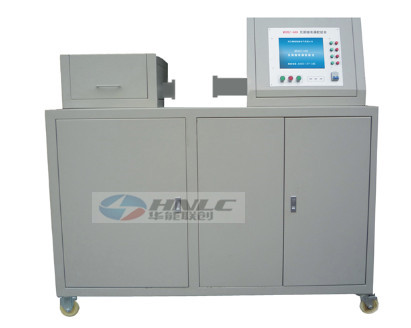

• HNRLC-519全自動瓦斯（氣體）繼電器校驗臺

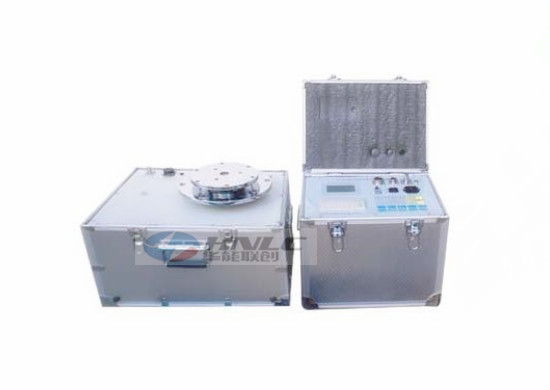

• HNLC-529型便攜式壓力釋放閥校驗儀
